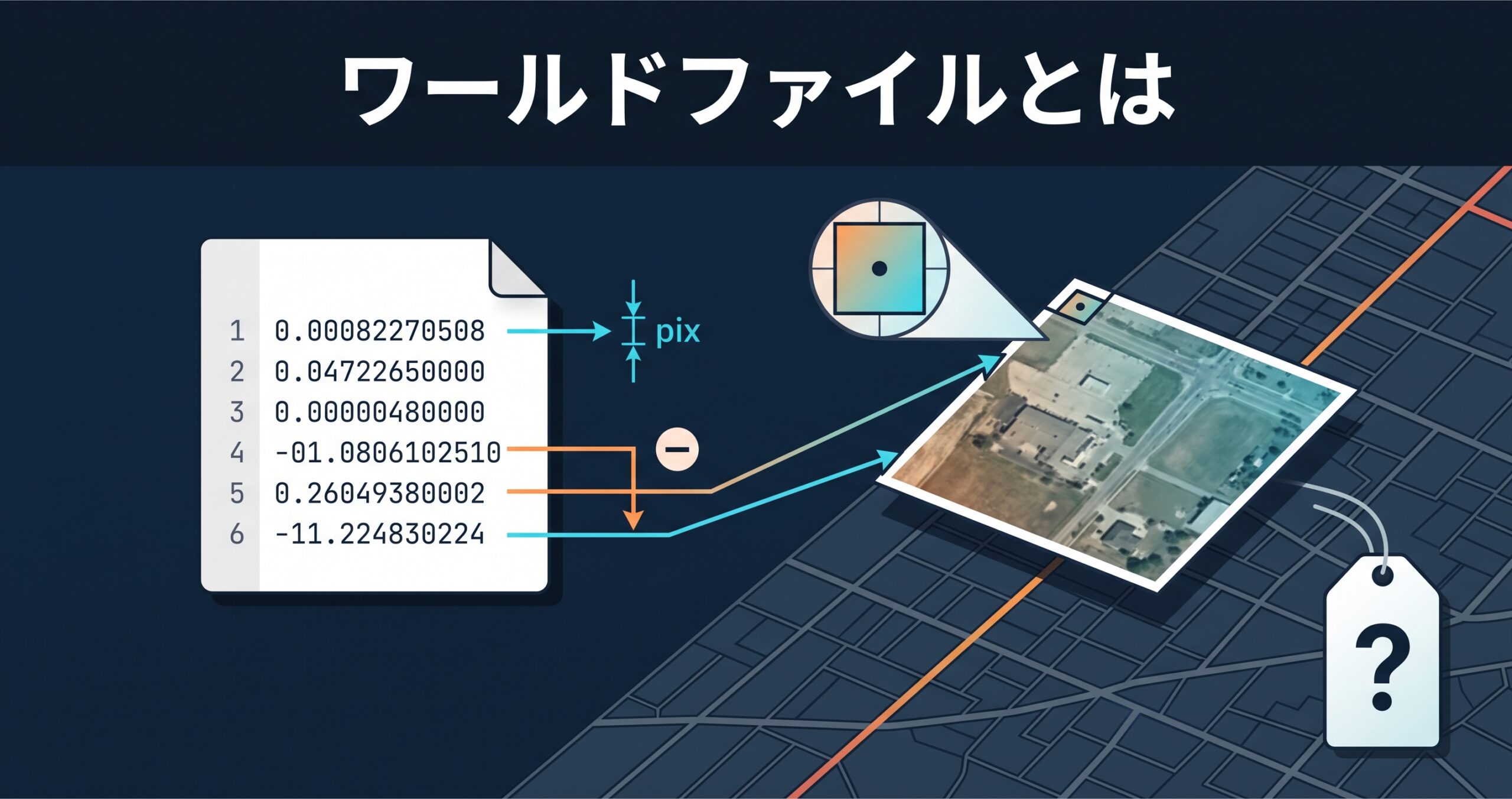

ワールドファイル（.tfw / .jgw）とは — 画像に座標を与える6行の数字と、測地系が書かれていない理由

ただの画像を、地図上の正しい位置に置くための「6行の数字」を書いたテキストファイルです。 空中写真やスキャンした図面のような普通の画像には、位置の情報がありません。そこに「1ピクセルは何メートルか」「左上のピクセルはどこか」を書き添えて、地図に重ねられるようにする。それがワールドファイルです。ただし測地系（座標系）は書かれていません。ここが実務でいちばん詰まるところです。

拡張子は元画像から決まる

ワールドファイルの名前は、元画像と同じ名前・拡張子だけ差し替えです。規則は「拡張子の1文字目 + 最後の1文字 + w」。

元画像	ワールドファイル	備考
`photo.tif`	`photo.tfw`	t + f + w
`photo.jpg`	`photo.jgw`	j + g + w
`map.png`	`map.pgw`	p + g + w
`old.bmp`	`old.bpw`	b + p + w
（汎用）	`photo.wld`	上の規則の代わりに使える形式

つまり photo.jpg と photo.jgw はセットで持ち歩かないと意味がありません。メールで画像だけ送って「位置が合わない」と言われる事故の大半はこれです。

中身は6行の数字だけ

たとえばこんな内容です（平面直角座標系・1ピクセル0.2m の例）。

0.2000000000
0.0000000000
0.0000000000
-0.2000000000
-32500.0000000000
64200.0000000000

各行の意味は次のとおりです。

行	記号	意味
1行目	A	ピクセル幅の東西成分（回転が無ければ「1ピクセルの横の長さ」）
2行目	D	ピクセル幅の南北成分（回転・スキュー。通常 0）
3行目	B	ピクセル高さの東西成分（回転・スキュー。通常 0）
4行目	E	ピクセル高さの南北成分（通常 0.2 のような値のマイナス）
5行目	C	左上ピクセルの中心の x 座標
6行目	F	左上ピクセルの中心の y 座標

画像の列・行（col, row）から地図座標を出す式はこうなります。

x = A × col + B × row + C
y = D × col + E × row + F

ここから、実務で効く3つの読み方が出てきます。

① 4行目がマイナスなのは「画像は下へ、地図は上へ」だから

画像は上から下へ行番号が増えます。一方、地図の座標は北へ行くほど増えます。向きが逆なので、4行目は通常マイナスになります。ここをプラスで書くと、画像が上下反転して貼り付きます。

② 5・6行目は「角」ではなく「左上ピクセルの中心」

四隅の座標ではなく、左上ピクセルの中心です。ピクセルの半分（この例なら0.1m）だけ違います。図郭の座標をそのまま5・6行目に入れると、常に半ピクセルずれます。50cm解像度なら25cm。図面照合ではこれが効いてきます。

③ 2・3行目が0でないときは「回転している」

2行目・3行目は「回転角度そのもの」ではなく、ピクセルの向きベクトルの成分です。ここが0でない画像は傾いて貼られます。スキャンした紙図面を傾いたまま合わせ込むと、こうなります。読むときは「0以外＝回転あり」とだけ覚えておけば十分です。

座標変換の流れ

いちばんの落とし穴 — 測地系が書かれていない

6行の数字を見て分かるのは「どのくらいの大きさで、どこに置くか」だけです。その数字がどの座標系の値なのかは、どこにも書かれていません。

-32500.0 64200.0 は、平面直角座標系のどれかの系かもしれない
139.7 35.6 なら、緯度経度（度）でしょう。でも JGD2011 か JGD2000 か旧日本測地系かは分からない
数百万の値なら UTM か Web メルカトルかもしれない

この情報を補うのが .prj ファイル（Shapefile と同じ WKT のテキスト）です。GeoTIFF なら画像自体のタグに座標系を埋め込めますが、JPEG や PNG にはその場所がありません。だから「.jgw はあるが .prj が無い」という配布物が、実務では普通に出回ります。

出どころ不明の座標を渡されたときの見分け方は、点データのときと同じです。既知点に重ねてズレ量を見る。旧日本測地系と世界測地系なら数百m級のずれになるので、地図に重ねた瞬間に分かります。

地図画面で位置を確認する

もうひとつの落とし穴 — 測量の X・Y とは並びが逆

日本の測量で使う平面直角座標系は、X が北方向・Y が東方向です。一方、ワールドファイルの5・6行目は、多くの GIS で「東方向, 北方向」の順に解釈されます。つまり 測量成果の (X, Y) をそのまま5・6行目に書き写すと、90度回った位置に落ちます。

何の値か	並び
測量の平面直角座標（告示）	X = 北, Y = 東
ワールドファイル 5行目 / 6行目	東方向 / 北方向（＝ Y, X の順）

慣れないうちは「5行目に入れるのは Y、6行目に入れるのは X」と読み替えるより、貼ってみて南北が合っているか目視する方が確実です。なお座標軸の扱いはソフトウェアの実装によって差があるため、必ず既知点で確認してください。

使う前のチェックリスト

確認	見るところ
ファイル名が元画像と一致しているか	`abc.jpg` ⇄ `abc.jgw`（大文字小文字も）
4行目がマイナスか	上下反転していないか
1行目と4行目の絶対値が同じか	違うなら縦横で解像度が違う（意図的なこともある）
2・3行目が0か	0以外なら回転あり
5・6行目の桁数	平面直角なら数万〜十数万、緯度経度なら2〜3桁、UTM/Webメルカトルなら6〜7桁
`.prj` が付いているか	無ければ測地系は別途確認が必要
南北が合っているか	既知点・道路形状に重ねて目視

まとめ

ワールドファイルは、画像に位置と大きさを与える6行のテキスト。拡張子は元画像から機械的に決まる
5・6行目は左上ピクセルの「中心」。角ではないので半ピクセルの差が出る
4行目は通常マイナス。プラスにすると上下反転
測地系は書かれていない。.prj が無ければ、ズレ量から推定するしかない
平面直角座標の (X, Y) をそのまま書くと南北と東西が入れ替わる

画像に座標を与えたあと、その座標系を別の測地系へそろえる段階では、点座標の変換と同じ話に戻ります。GeoConverter Pro（GCVP）は点の座標変換に特化していますが、「重ねる前に測地系をそろえる」という順番はラスタでも同じです。
