ジオイド2024のISG形式とGML形式 — 楕円体高→標高の変換で押さえるデータの違い

GNSS で得られるのは楕円体高、地図や工事で使うのは標高（正標高）です。両者を結ぶのが ジオイド高 で、その最新モデルが「ジオイド2024 日本とその周辺」です。2025年4月の標高成果改定に合わせて運用が本格化したこのモデルには、ISG形式 と GML形式 という2種類のデータがあります。座標変換専用アプリ GeoConverterPro（GCVP）の目線で、両者の違いと使い分けを整理します。

ジオイド2024のISG形式とGML形式の違い

おさらい：標高＝楕円体高 − ジオイド高

GNSS 測位で直接求まるのは、回転楕円体からの高さ（楕円体高）です。私たちが普段使う標高は、平均海面を延長した面（ジオイド）からの高さなので、両者の差であるジオイド高を引いて求めます。

標高（正標高） ≒ 楕円体高 − ジオイド高

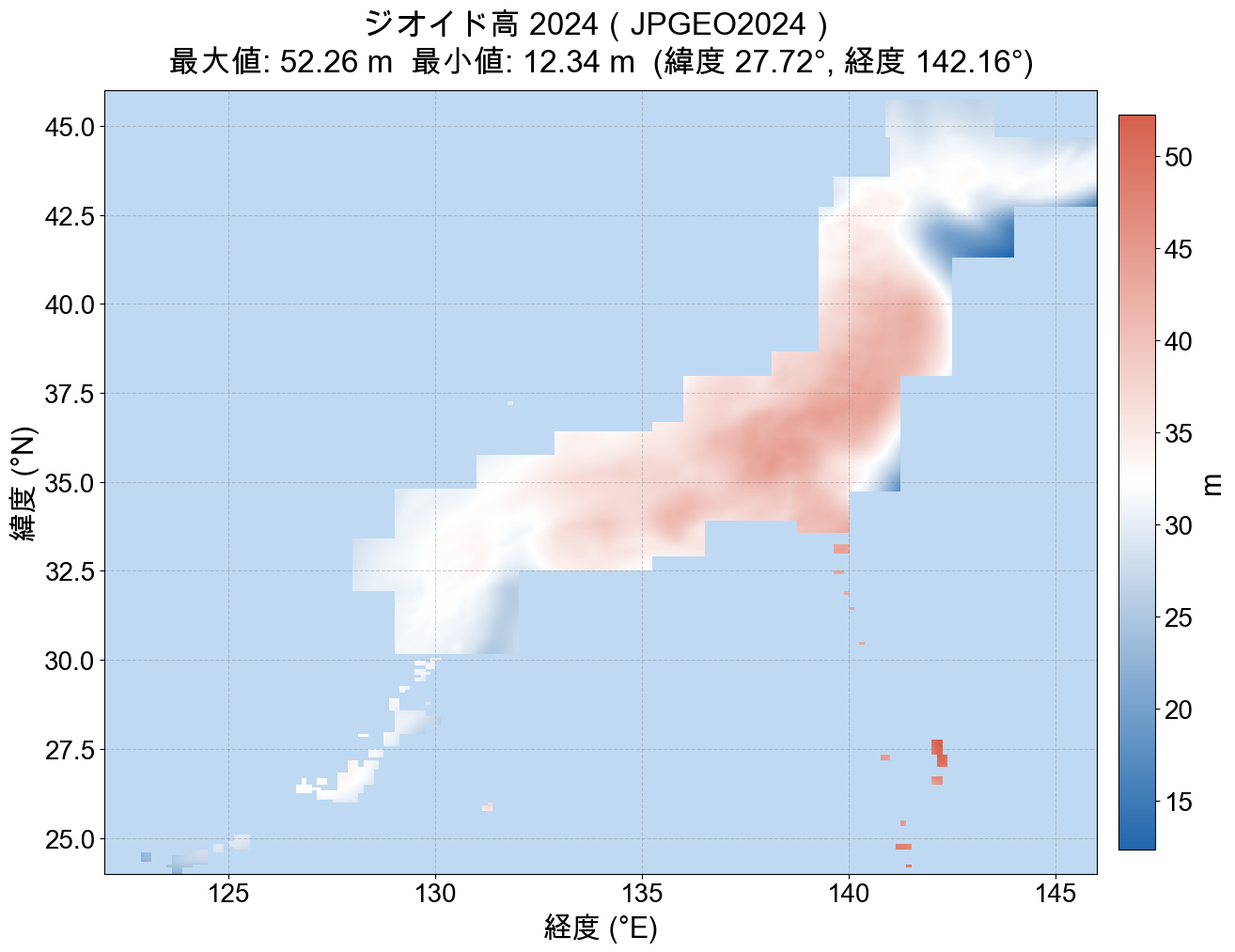

このジオイド高を全国どこでも与えてくれるのが、ジオイドモデルです。ジオイド2024は 北緯15〜50度・東経120〜160度 をカバーし、海域も含む「陸海シームレス」なモデルである点が特徴です。

楕円体高から標高への換算とジオイド高

ISG形式とGML形式の違い

ジオイド2024には、格子の細かさとフォーマットが異なる2種類が用意されています。

項目	ISG形式	GML形式
格子間隔	緯度1分・経度1.5分（約2kmグリッド）	地表約250mメッシュ
表す点	格子点のジオイド高・基準面補正量	メッシュ中心点のジオイド高・基準面補正量
位置づけ	国際測地学協会（ISG）推奨フォーマット v2.0	ISG形式を基に算出
想定用途	汎用・広域、補間して使う基盤データ	より細かいメッシュ単位での参照

ポイントは、GML形式は ISG形式から算出されているという親子関係です。大本のジオイド高はISG形式の格子で定義され、それを約250mメッシュに展開したのがGML形式、と捉えると混乱しません。

なお、ジオイド2011までは地理院独自のASCII/XML形式でしたが、ジオイド2024では国際標準のISGフォーマットを採用した点も、データの相互運用という意味で大きな変化です。

「基準面補正パラメータ」も一緒に提供される

ジオイド2024は 東京湾平均海面（T.P.）に一致した陸海シームレスジオイドとして作られています。ところが、独自の平均海面を採用している離島などでは、本土と同じようには楕円体高と標高を換算できません。

そこで、東京湾平均海面と各地の独自平均海面との差を「基準面補正量」とし、その値を表したのが「基準面補正パラメータ」です。離島で標高を扱うときは、ジオイド高に加えてこの補正量を考慮する必要があります。

（離島での）標高 ≒ 楕円体高 − ジオイド高 − 基準面補正量

座標変換の実務で押さえること

GeoConverterPro のように楕円体高→標高の換算を扱う場面では、次の点を意識しておくと取り違えを防げます。

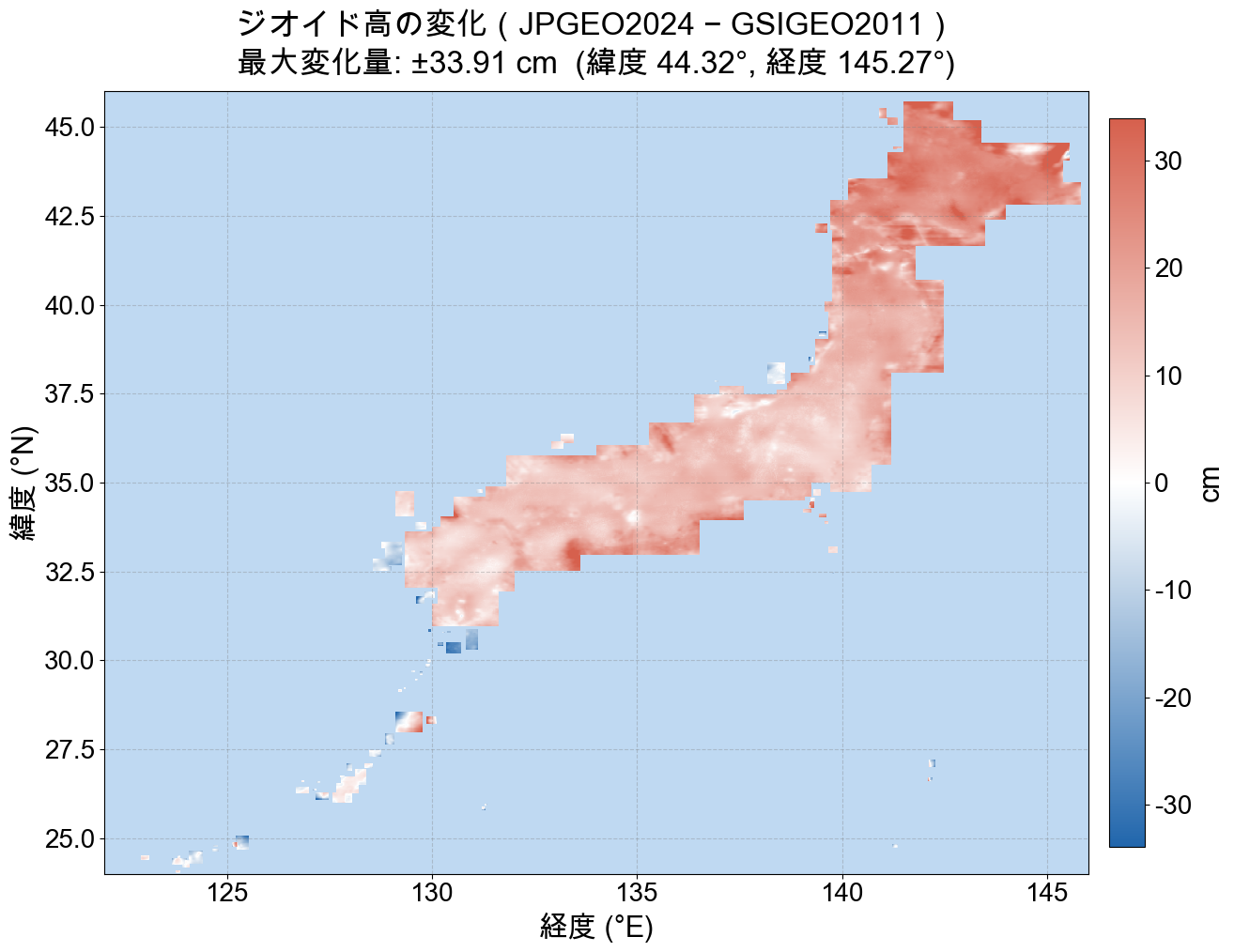

どのモデルの版か：ジオイド2011とジオイド2024では値が異なるため、成果の前提に合わせて版を揃える。
格子間隔と補間：ISG形式は約2km格子なので、任意点では周囲の格子点から補間して求めるのが基本。
離島では基準面補正量：本土の手順をそのまま当てると、離島で系統的なズレが出る可能性がある。
標高成果改定との整合：2025年4月以降の標高成果は新しい体系のため、混在に注意。

まとめ

ジオイド2024には、約2km格子の ISG形式 と、約250mメッシュの GML形式 があり、GMLはISGから算出された派生データです。いずれも東京湾平均海面に基づく陸海シームレスモデルで、離島では「基準面補正パラメータ」を併用します。楕円体高→標高の変換では、モデルの版・格子間隔・離島補正を押さえることが、高精度な座標変換の前提になります。
