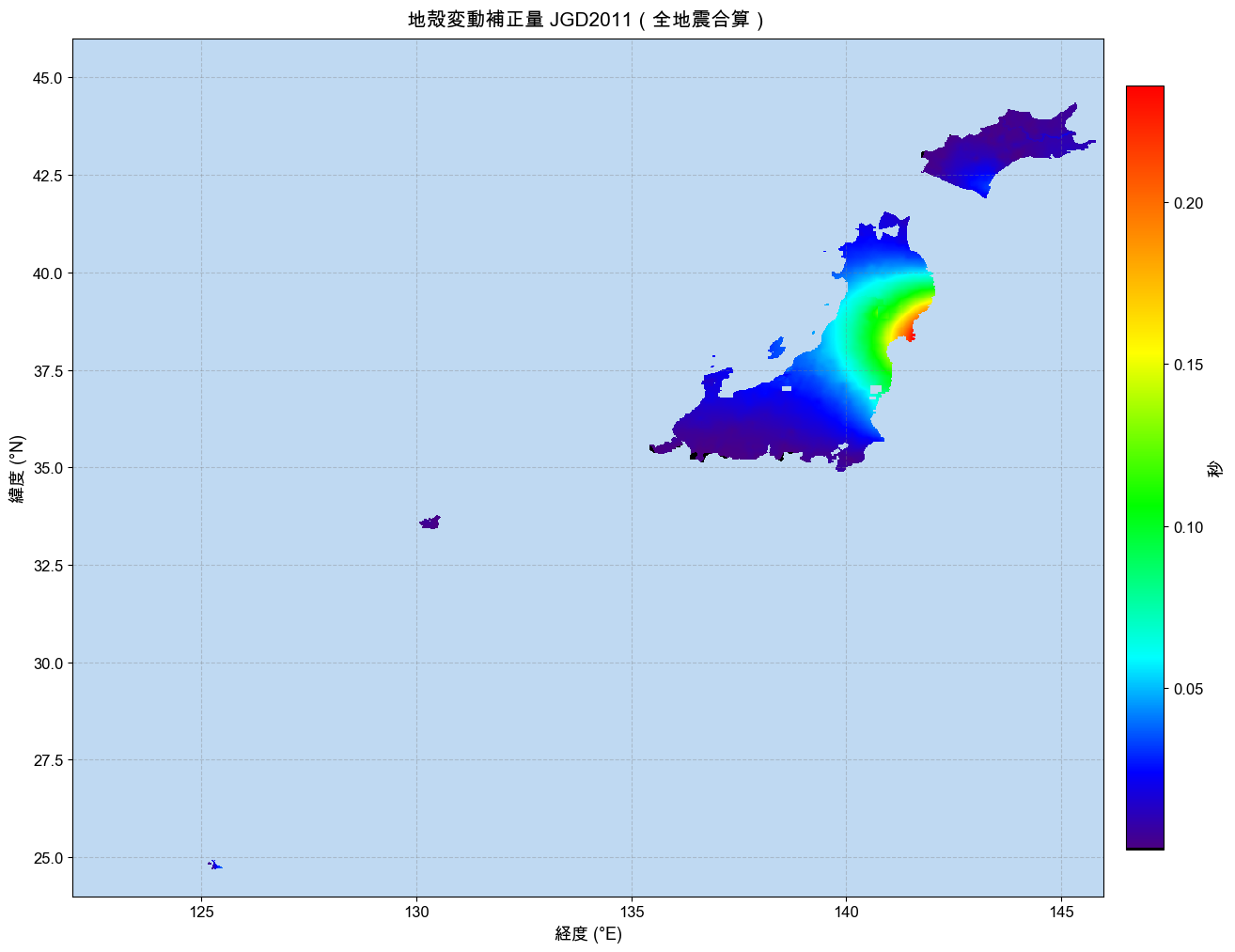

地震時地殻変動補正（2003〜2011年）ヒートマップ

検証レポート (b) JGD2000 → JGD2024(基準=JGD2011)（地震時補正）× 国土地理院 PatchJGD

これは GeoConverterPro の座標変換を国土地理院の公式ツールで全数検証するの検証レポート (b) です。

目的

GCVP の JGD2000 → JGD2024(基準) 変換を、国土地理院 Web版 PatchJGD Ver.1.0.1 と照合する。JGD2024(基準) は JGD2011（≒WGS84の元期）と同一で、JGD2000 との差は 2003〜2011年の地震による補正である。

方法

各点の JGD2000 値を入力に、PatchJGD で該当地震パラメータを順方向（JGD2000→JGD2011）適用し、GCVP の JGD2024(基準) 値と水平差（残差）を比較。複数地震が重なる点は各地震を合算。

結果

補正が発生する全点で残差 0.3mm 未満。変換精度は国土地理院の公式ツールとミリ単位（おおむね1mm未満）の違いに収まっている。

座標比較表（国土地理院 PatchJGD vs GCVP）— 47都道府県のうち補正が発生した21県

no	名称	地震	PatchJGD lat	PatchJGD lon	GCVP lat	GCVP lon	残差(mm)
2	青森県（青森市）	東北沖2011	40.826974056	140.736444233	40.826974057	140.736444233	0.111
3	岩手県（盛岡市）	東北沖2011	39.706333583	141.149164936	39.706333585	141.149164935	0.239
4	宮城県（仙台市）	東北沖2011	38.271800542	140.868708236	38.271800540	140.868708235	0.239
5	秋田県（秋田市）	東北沖2011	39.721384592	140.099034417	39.721384592	140.099034414	0.257
6	山形県（山形市）	東北沖2011	38.243387839	140.360268419	38.243387840	140.360268419	0.111
7	福島県（福島市）	東北沖2011	37.753027658	140.464236767	37.753027660	140.464236768	0.239
8	茨城県（水戸市）	東北沖2011	36.344980242	140.443484211	36.344980244	140.443484212	0.240
9	栃木県（宇都宮市）	東北沖2011	36.568953856	139.880296850	36.568953856	139.880296849	0.089
10	群馬県（前橋市）	東北沖2011	36.393774469	139.057646853	36.393774469	139.057646852	0.090
11	埼玉県（さいたま市）	東北沖2011	35.860639697	139.645708103	35.860639699	139.645708102	0.240
12	千葉県（千葉市）	東北沖2011	35.608311047	140.120051161	35.608311046	140.120051160	0.143
13	東京都（新宿区）	東北沖2011	35.692706169	139.688498075	35.692706170	139.688498074	0.143
14	神奈川県（横浜市）	東北沖2011	35.451071214	139.639371058	35.451071213	139.639371058	0.111
15	新潟県（新潟市）	東北沖2011	37.905151597	139.020374964	37.905151598	139.020374964	0.111
16	富山県（富山市）	東北沖2011	36.698368878	137.210653092	36.698368878	137.210653092	0.000
17	石川県（金沢市）	東北沖2011	36.597490944	136.622623092	36.597490945	136.622623090	0.211
18	福井県（福井市）	東北沖2011	36.068323475	136.218856553	36.068323473	136.218856554	0.240
19	山梨県（甲府市）	東北沖2011	35.667047817	138.565324339	35.667047816	138.565324339	0.111
20	長野県（長野市）	東北沖2011	36.654375583	138.177879097	36.654375582	138.177879097	0.111
21	岐阜県（岐阜市）	東北沖2011	35.394473056	136.719285344	35.394473056	136.719285345	0.091
40	福岡県（福岡市）	福岡県西方沖2005	33.609680242	130.415662278	33.609680241	130.415662277	0.145

座標比較表 — 地震高影響の追加点（近傍・大変位点）

no	名称	地震	PatchJGD lat	PatchJGD lon	GCVP lat	GCVP lon	残差(mm)
48	石巻市鮎川（牡鹿半島）	東北沖2011	38.300970256	141.500563222	38.300970255	141.500563222	0.111
49	気仙沼市	東北沖2011	38.910898347	141.566517950	38.910898349	141.566517952	0.282
50	大船渡市	東北沖2011	39.084881386	141.704497494	39.084881386	141.704497496	0.173
51	釜石市	東北沖2011	39.277862931	141.882466328	39.277862931	141.882466327	0.086
52	いわき市	東北沖2011	37.053097286	140.888639261	37.053097287	140.888639261	0.111
53	相馬市	東北沖2011	37.800014983	140.916620192	37.800014983	140.916620192	0.000
54	帯広市	十勝沖2003	42.926320497	143.192263211	42.926320498	143.192263211	0.111
55	釧路市	十勝沖2003	42.987557589	144.378049033	42.987557587	144.378049035	0.276
56	浦幌町	十勝沖2003	42.802550092	143.653131372	42.802550090	143.653131373	0.237
57	福岡市西区玄界島	福岡県西方沖2005	33.660278950	130.227684617	33.660278950	130.227684616	0.093
58	輪島市	東北沖2011	37.393957342	136.895986358	37.393957341	136.895986356	0.209
59	七尾市	東北沖2011	37.045999994	136.963997489	37.045999992	136.963997490	0.240
60	柏崎市	中越沖2007 ＋東北沖2011	37.369013578	138.555828889	37.369013577	138.555828890	0.142
61	栗原市	岩手宮城内陸2008 ＋東北沖2011	38.732909766	140.927571541	38.732909765	140.927571542	0.141
62	奥州市	岩手宮城内陸2008 ＋東北沖2011	39.146865211	141.135529345	39.146865212	141.135529342	0.282
63	宮古島市	宮古島近海2008	24.808629631	125.279953981	24.808629629	125.279953982	0.244

複数地震が重なる柏崎・栗原・奥州は各地震の補正を合算して一致を確認。残差はすべて座標の小数9桁丸めに由来する。

結論

地震時補正が発生する全点（21県＋高影響16点）で、GCVP と国土地理院 PatchJGD（十勝沖2003・福岡県西方沖2005・能登半島2007・中越沖2007・岩手宮城内陸2008・宮古島近海2008・東北地方太平洋沖2011）がミリ単位（最大0.28mm）の違いで一致した。最大変位の石巻市鮎川（補正量5.6m）でも残差0.11mmである。
